HDL200 導軌式單相電能表

HDL200 導軌式單相電能表

HDL200導軌式多功能集合式電表，是主要針對電力系統、工廠企業、公用設施的電能統計、管理需求而設計的一款智能儀表，免用CT，支持80A以下直接量測電流，產品具精度高、體積小、安裝方便等優點。集成電力參數測量U、I、P、Q、S、PF、F及電能計量，8位段式LCD顯示。帶 RS485 通信接口，可持 MODBUS-RTU協議，三個月歷史電能數據凍結存儲。該電力儀表可廣泛應用於各種控制系統，SCADA 系統和能源管理系統中。

性能特點：

＊＊外觀

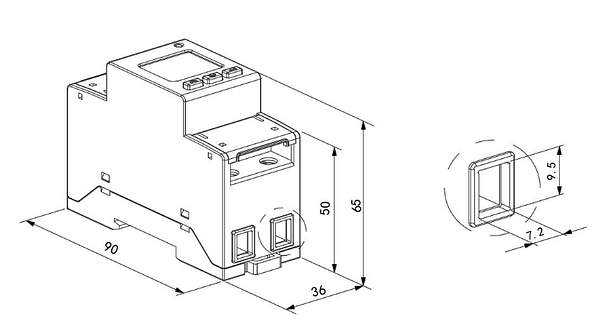

＊外觀尺寸: 36mm(寬) x 65mm(高) x90mm(長)
＊安裝方式: 導軌式

＊＊輸入
＊相線系統: 1P2W
＊輸入範圍:
電壓：額定值 AC 220~264V
電流：額定值 10A (80A)
＊測量參數：
電壓、電流、頻率、總有功功率、總無功功率、總視在功率、總功率因數、總有功電能、正向有功電能、反向有功電能、總有功尖電能、總有功峰電能、總有功平電能、總有功谷電能、總無功電能、正向無功電能、反向無功電能、總無功尖電能、總無功峰電能、總無功平電能、總無功谷電能。

＊＊通訊
＊通訊協定: RS485 Modbus RTU mode
＊通訊站號: 1~254
＊通信速率: 1200～19200bps

＊＊使用環境
＊工作溫度：-20 ̊C ~+55 ̊C
＊相對溼度(%RH)：≤ 95 %RH, 不結露
