高精度計量型比流器 G601

高精度計量型比流器 G601 0.2S級/0.5S級/0.2級

本系列計量型比流器精度可達0.2S級、0.5S級、0.2級，如空調系統等需要做到空載至滿載間較大區間的用電計量時，建議選用此系列產品搭配合適電能表使用，是一款量測精度高、量程範圍廣的比流器，可解決量測小電流時電表無累積用電量的問題，如G301系列，選用額定電流100A/5A規格，精度0.2S級表示在量測小電流1A時還在有效精度0.75%範圍內，可參考下方出廠測試標準表0.2S欄位。

計量型比流器產品翻蓋式設計，外型美觀，接線方便。翻蓋材料選用透明聚碳酸酯，能清楚看到二次引線接線情況。專用於工業計量，與電能表搭配使用，計量準確可靠。品質保證：本公司全系列比流器通過CE認證，EN 61869-1:2009 ; EN 61869-2:2012及產品出廠全檢作業，以確保產品品質穩定。

性能特點：

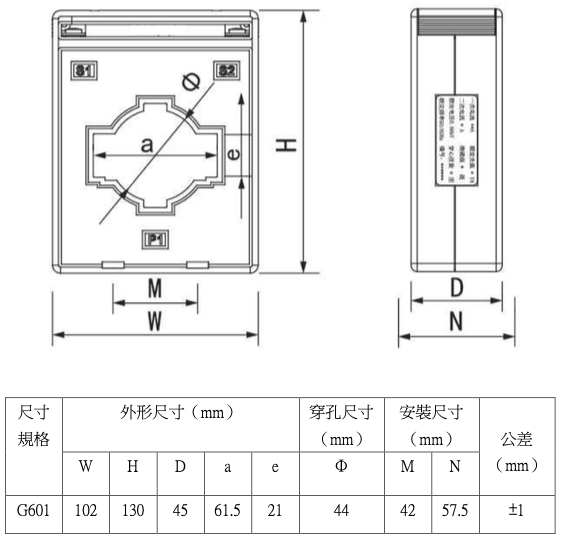

＊口徑：44mm
＊一次側額定電流：250A ~ 2500A
＊二次側額定電流：5A
＊額定工作電壓：660V
＊額定頻率：50-60HZ
＊工頻耐壓：3000V/1 min 50Hz

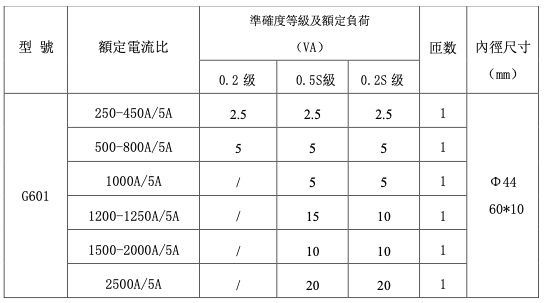

＊額定負荷：2.5VA、5VA、10VA、20VA
＊精確度：0.2級、0.5S級、0.2S級
＊（0.2S級與0.5S級的最小量測電流為額定電流的1%，如100:5A最小量測電流為1A）
＊量測範圍：0.2S級-額定電流的1% ~ 120%。0.2級-額定電流的5% ~ 120%
＊穿心匝數：1匝

精度說明：
0.2S 級：量程範圍為額定電流的1% ~ 120%
–例如G601 300:5比流器，量測3A時精度在0.75%誤差內，量測15A時精度在0.35%誤差內，量測60A時精度在0.2%誤差內，量測300A時精度在0.2%誤差內，量測360A時精度在0.2%誤差內。

＊本公司提供多款貫穿式比流器及開口式比流器可供選擇，如有任何比流器安裝選型的需求，歡迎公司行號洽詢。
