1500A:5A 開口式比流器 K60401500

1500A:5A 開口式比流器 K60401500 開口式電流互感器

K6040系列開口式比流器安裝方便,無需拆一次母線,搭配專業人員可帶電施工,適合用戶EMS用電管理系統升級改造使用,亦可節省人力、物力、財力,提高效率。
 品質保證:本公司全系列比流器通過CE認證,EN 61869-1:2009 ; EN 61869-2:2012及產品出廠全檢作業,以確保產品品質穩定。

性能特點:

*輸入輸出:1500A / 5A or 1A
*額定負荷:10VA
*精度:0.5級(75A-1.5%、300A-0.75%、1500A-0.5%、1800A-0.5%)
*內徑:62*42mm

精度說明:
0.5 級:量程範圍為額定電流的5% ~ 120%
–例如K6040 1500:5比流器,量測75A時精度在1.5%誤差內,量測300A時精度在0.75%誤差內,量測1500A時精度在0.5%誤差內,量測1800A時精度在0.5%誤差內。

注意事項:

  • 一次側輸入電流為P1流向P2,二次側輸出電流為S1(+)、S2(-)。
  • 開口式電流互感器安裝前必須將其二次與電表(或其他測量裝置)接好,確保互感器二次沒有開路。
  • 將所有接好二次線的開口式電流互感器放置現場,等待安裝。
  • 若現場一次母線為電纜,可進行帶電安裝。若一次母線為銅排,則帶電操作對操作者要求熟練程度比較高,且要求做好絕緣防護措施。
  • 安裝互感器時,鐵芯切面處不得有雜質、灰塵等異物落入,以免影響互感器性能。

*本公司提供多款貫穿式比流器及開口式比流器可供選擇,如有任何比流器安裝選型的需求,歡迎公司行號洽詢。

昊天科技有限公司,  電話:03-466-3985, 信箱: ht01@haotien.com, LINE: @haotien

描述

1500A/5A 開口式比流器 K60401500 開口式電流互感器

規格尺寸:

K6040開口式比流器電流互感器尺寸圖
K6040開口式比流器電流互感器尺寸圖

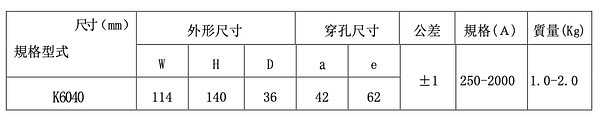

K6040開口式比流器電流互感器尺寸表
K6040開口式比流器電流互感器尺寸表

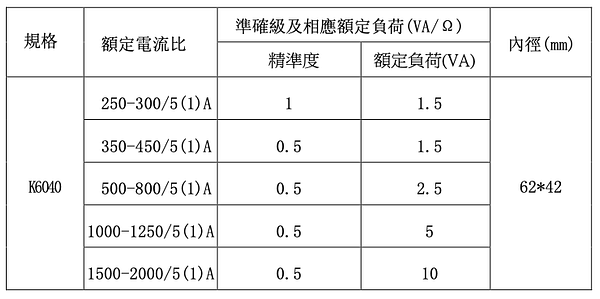

K6040開口式比流器電流互感器規格表
K6040開口式比流器電流互感器規格表



比流器出廠測試標準-昊天科技
比流器出廠測試標準-昊天科技
其他產品連結:
— K016 開口式比流器:內徑16mm,請點選各產品連結
K01605020 開口式比流器 50A/20mA 精度0.5級
*K016開口式比流器規格有 40~100A/20mA, 歡迎詢問訂購

— K8040 開口式比流器:內徑82*42mm
*K8040開口式比流器規格有 300~3000A/5A,歡迎詢問訂購

— K10040 開口式比流器:內徑102*42mm
*K100400開口式比流器規格有 1000~5000A/5A,歡迎詢問訂購





*本公司提供多款貫穿式比流器及開口式比流器可供選擇,如有任何比流器安裝選型的需求,歡迎公司行號洽詢。

昊天科技有限公司,  電話:03-466-3985, 信箱: ht01@haotien.com, LINE: @haotien
