三孔型貫穿式比流器

Z20三孔型貫穿式比流器
開口式比流器CE認證、比流器CE認證

三孔型貫穿式比流器

三孔型貫穿式比流器 HT/Z20

產品外型美觀，接線方便。外殼選用耐高溫材料，作為交流信號採集元件，一般與我司集合式電表配套使用，可減少CT電流互感器安裝空間級接線的繁瑣，為用戶降低成本。品質保證：本公司全系列比流器通過CE認證，EN 61869-1:2009 ; EN 61869-2:2012及產品出廠全檢作業，以確保產品品質穩定。

技術指標：

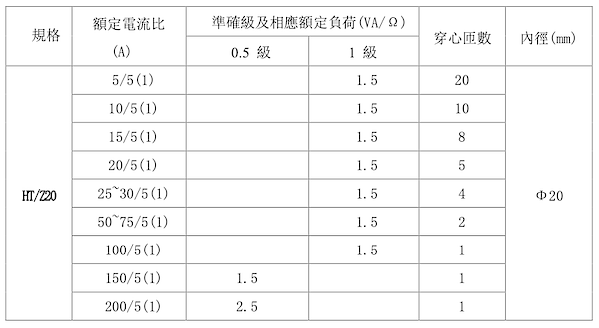

三孔型貫穿式比流器HT/Z20規格
三孔型貫穿式比流器HT/Z20規格



精度說明：
0.5 級：量程範圍為額定電流的5% ~ 120%
–例如Z20 200:5比流器，量測10A時精度在1.5%誤差內，量測40A時精度在0.75%誤差內，量測200A時精度在0.5%誤差內，量測240A時精度在0.5%誤差內。

1 級：量程範圍為額定電流的5% ~ 120%
–例如Z20 100:5比流器，量測5A時精度在3%誤差內，量測20A時精度在1.5%誤差內，量測100A時精度在1%誤差內，量測120A時精度在1%誤差內。



＊本公司提供多種貫穿式比流器電流傳感器，歡迎公司行號洽詢。

昊天科技有限公司,  電話:03-466-3985, 信箱: ht01@haotien.com, LINE: @haotien



描述

三孔型貫穿式比流器 HT/Z20

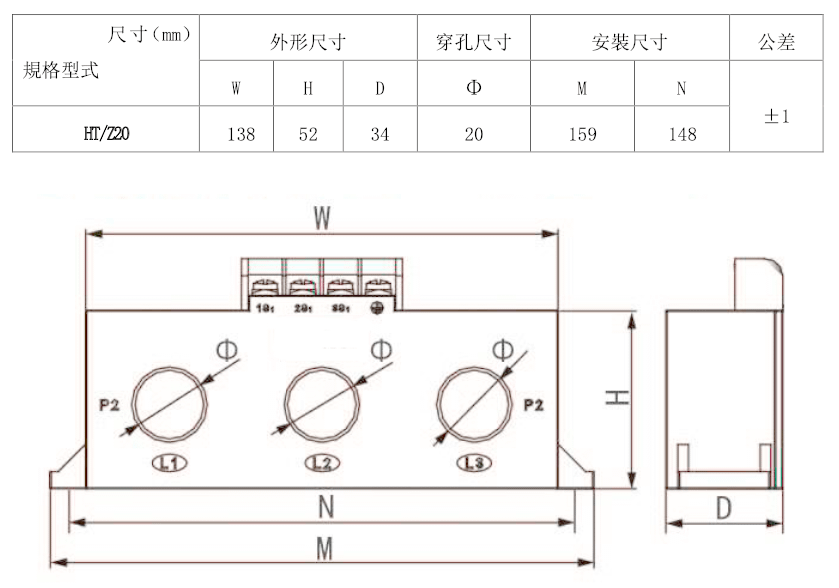

產品尺寸：（單位：mm）

三孔型貫穿式比流器HT/Z20尺寸圖
三孔型貫穿式比流器HT/Z20尺寸圖





昊天科技測量用電流互感器的比值差和相位差限值（0.1級～1級）出廠測試標準
昊天科技測量用電流互感器的比值差和相位差限值（0.1級～1級）出廠測試標準
昊天科技測量用電流互感器的比值差和相位差限值（3級～5級）出廠測試標準
昊天科技測量用電流互感器的比值差和相位差限值（3級～5級）出廠測試標準
