PM-600 多功能集合式電表

PM-600 多功能集合式電表

PM-600多功能集合式電表，是針對電力系統、工廠企業、公用設施、智能大廈的電力監控需求而設計的智能儀表，它提供電力參數的測量(如單相或者三相的電流、電壓、有功功率、無功功率、視在功率、頻率、功率因數)。同時它具有多種選配外部接口功能可供用戶選擇，帶有 RS485 通訊接口，採用 MODBUS-RTU 協議可滿足通訊聯網管理的需要。採用高亮度 LCD 顯示界面，通過按鍵來實現參數設置和控制，非常適用於實時電力監控系統。可以直接取代常規電力測量儀表。作為一種智能化、數位化的前端採集元件，該儀表已廣泛應用於各種控制系統、SCADA 系統和能源管理系統中。

性能特點：

＊＊外觀

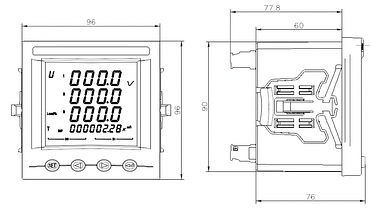

＊外觀尺寸: 96mm(寬) x 96mm(高) x77.8mm(長)
＊開孔尺寸: 92mm(寬) x 92mm(高)
＊安裝方式: 盤面安裝

＊＊輸入
＊相線系統: 1P2W、3P3W、3P4W
＊輸入範圍:
電壓：額定值
單相 AC 100V、400V
三相 AC 3*57.5V/100V（100V）、3*220V/380V（400V）、3×380V/660V（660V）
電流：額定值
AC 1A、5A
＊測量參數：
三相電壓、零序電壓、三相電流、零序電流、三相有功功率、三相無功功率、三相視在功率、三相功率因素、總有功功率、總無功功率、總視在功率、總功率因素、頻率、電壓相角、電壓電流不平衡度、四象限電能計量及總諧波量測（PM400選配）與2~31次諧波量測（PM600選配）。
＊測量精度：
頻率：0.05Hz、電壓電流：0.2級、有功功率：0.5級、有功電能：0.5級、無功功率：1級、無功電能：1級、2~31次諧波精度 ±1%
＊最大過載能力:
電壓：1.2倍額定值（連續）、2倍額定值 1秒
電流：1.2倍額定值（連續）、10倍額定值 1秒
＊輸入消耗功率: 電壓:< 0.5VA; 電流:< 0.5VA

＊＊通訊
＊通訊協定: RS485 Modbus RTU mode
＊通訊站號: 1~247
＊通信速率: 1200/2400/4800/9600/19200/38400 bps

＊＊工作電源
＊工作電源: AC : AC 85~265V
＊功率消耗: AC : ≤ 10VA

＊＊使用環境
＊工作溫度：-20 ̊C ~+60 ̊C
＊儲存溫度：-40 ̊C ~+70 ̊C
＊相對溼度(%RH)：≤ 95 %RH, 不結露
＊海拔高度：≤ 2500m

＊＊電氣特性及規範
＊介電強度：
AC 2KV, 1 min; 電源電壓電流輸入/輸出與其他輸入/輸出間
AC 1KV, 1 min; 類比/通訊/脈衝/數位輸出兩兩之間
＊絕緣阻抗：≥100MΩ
